传统的电吹风主要由风嘴、加热元件、马达、风扇、手柄、主控板、开关等组成。工作原理是马达驱动风扇旋转。当风扇旋转时，空气从进风口吸入，由此形成的离心气流再由风嘴吹出；空气通过时，电吹风开关拨到热风档，电热元件则会通电加热，吹出热风；开关拨到冷风档，电热元件不通电，吹出的则是冷风；电吹风以此来实现头发快速烘干和做造型的目的。

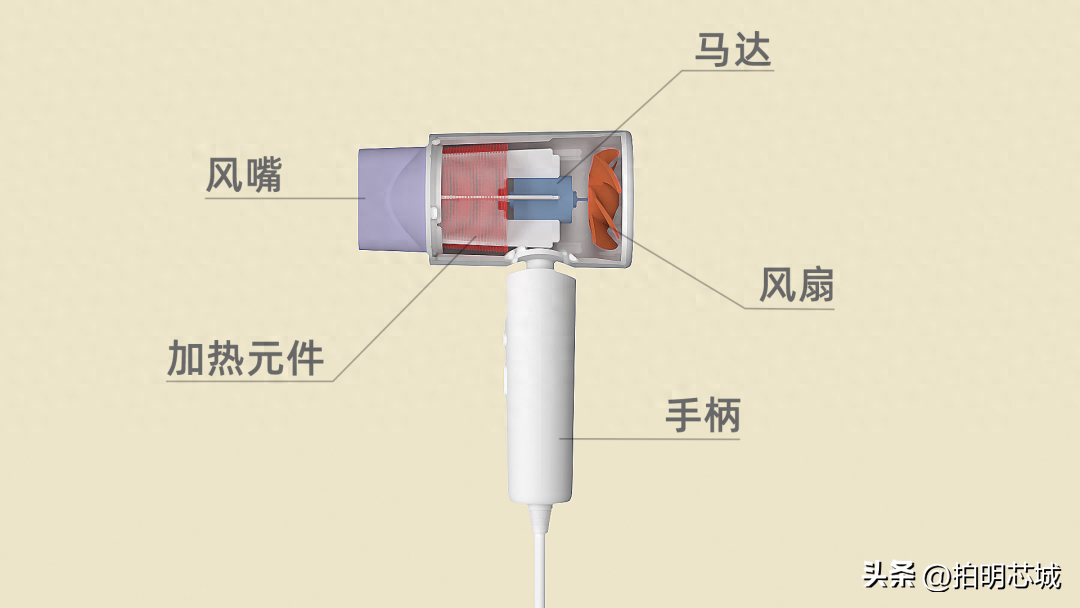

图1、传统电吹风的基础组成

传统电吹风通过高温和强风来快速吹干头发，但这种方式容易破坏头发的天然水分平衡，导致头发干燥、毛躁，因此负离子电吹风应运而生，有效地解决了这一问题。负离子电吹风的多了一个负离子发生器，它主要由一个高压发生器和一个负离子发射极组成。高压发生器产生高压电场，使空气中的氧气和水分子电离产生负离子。这些负离子通过负离子发射极释放到空气中，与头发上的正电荷中和，达到减少静电、顺滑头发的效果。工程师如何设计一款电吹风？它们常用的电子元器件或芯片方案有哪些呢？带着问题我们整理了以下6款电吹风的BOM表，予以设计参考。

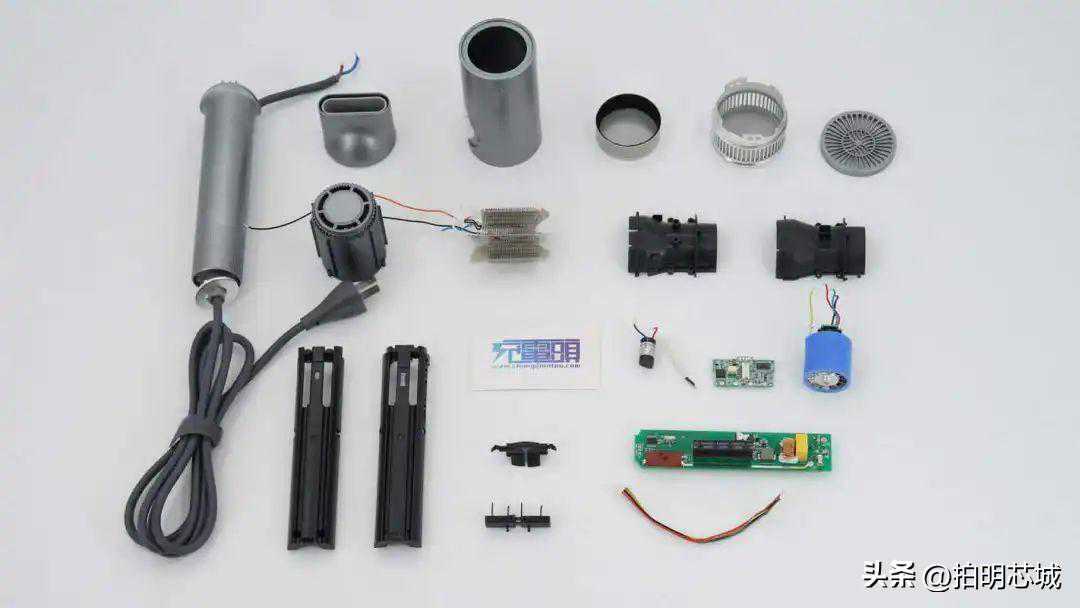

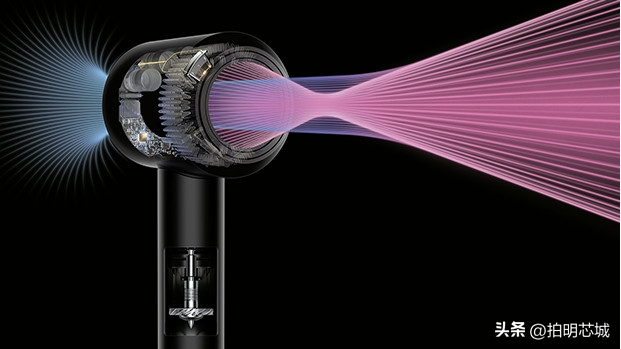

1、戴森HD-01

品牌

型号

描述

微芯(MICROCHIP)

PIC16F1939-I/MV

1颗8位微控制器

英飞凌/国际整流器(INFINEON/IR)

IRSM808-105MH

1颗电机驱动半桥芯片

德州仪器(TI)

TLC372CPWR

1颗线性比较器芯片

瑞萨/英特矽尔(RENESAS/INTERSIL)

ISL28291FUZ

1颗运放芯片

恩智浦(NXP)

74LVC2G08DP

1颗逻辑门

安森美/飞兆(ONSEMI/FAIRCHILD)

FSQ500HL

1颗交流/直流转换器

威世(VISHAY)

BAT54SW

2颗二极管

意法半导体(ST)

BAT54JFILM

1颗二极管

安森美/飞兆(ONSEMI/FAIRCHILD)

FES1JL

1颗二极管

恩智浦(NXP)

BC846A

1颗三极管

意法半导体(ST)

MM1Z15V

1颗稳压管

意法半导体(ST)

MM1Z18V

1颗二极管

德州仪器(TI)

SN74LVC1G123DCTR

1颗可重新触发的单稳态多谐振荡器

安森美(ONSEMI)

MUN5211DW1T1G

1颗双极晶体管

安森美(ONSEMI)

IN5406

1颗二极管

亿光(EVERLIGHT)

ELM3052

1颗光耦

-

TFA-223M

1颗负离子发生器

-

-

1颗85W输出功率电机

-

-

4颗电解电容

-

-

2颗按键

-

-

阻容感、连接器、接口、结构件和紧固件等等

表1、戴森HD-01部分元器件

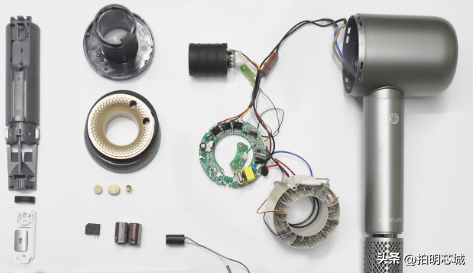

2、康夫F9

品牌

型号

描述

凌鸥创芯(LINKOSEMI)

LKS32MC037M6S8B

1颗32位MCU，电机微控制器

凌鸥创芯(LINKOSEMI)

LKS1D5005D

3颗高压单相IPM，电机驱动半桥芯片

晶丰明源(BPS)

BP85226DF

1颗非隔离辅助电源芯片

富芯微电子(RICHIPS)

BTB16800BW

1颗双向可控硅，用于发热丝温度的控制，来实现不同风温

青杉(GREENTAXUS)

GFA-223M

1颗负离子发生器，可以中和头发产生的静电，减少毛躁

矽润(XIRUN)

KBP410

1颗整流桥，用于整流为无刷直流电机供电

艾华(AISHI)

400v47uf

2颗滤波铝电解电容

-

BL2212K0017

1颗直流无刷电动机，110000r/min

-

8D-11

1颗NTC热敏电阻，用于抑制上电的冲击电流

-

07D471K

1颗压敏电阻，用于输入浪涌保护

-

78L05

1颗三端稳压芯片，用于MCU供电稳压

-

-

阻容感、连接器、接口、结构件和紧固件等等

表2、康夫F9部分元器件

3、岚斐LF-CF03

品牌

型号

描述

凌鸥创芯(LINKOSEMI)

LKS32MC037M6S8

1颗32位MCU，电机微控制器

晶丰明源(BPS)

BPP1D5007QA

3颗用于电机驱动的半桥芯片

晶丰明源(BPS)

BP85226D

1颗非隔离辅助电源芯片

奥伦德(ORIENT)

M3063

1颗光耦，用于可控硅控制

爱德微(ADVSEMI)

T1635C-8A

1颗800V耐压的可控硅，电流16A，采用TO220封装

南柏(NANBAI)

NB-LM

1颗负离子发生器，可以中和头发产生的静电，减少毛躁

矽润(XIRUN)

KBP410

1颗整流桥，用于整流为无刷直流电机供电

诚润(CHEVRON)

-

1颗贴片保险丝，规格为3.15A

军康电容(JKECAP)

100μF400V

1颗滤波铝电解电容

美云智护(MEIYUNZHIHU)

BL2212K0032

1颗直流无刷电动机，额定电压310V，转速为11万转/分钟

-

-

1颗NTC热敏电阻，用于抑制上电的冲击电流

-

-

1颗压敏电阻，用于输入浪涌保护

-

-

1颗安规X2电容规格为0.33μF

-

-

1颗共模电感

-

-

1颗RGBLED指示灯

-

-

1颗13片扇叶的风扇

-

-

1块云母片、蛇形发热丝

-

-

阻容感、连接器、接口、滑动开关、结构件和紧固件等等

表3、岚斐LF-CF03部分元器件

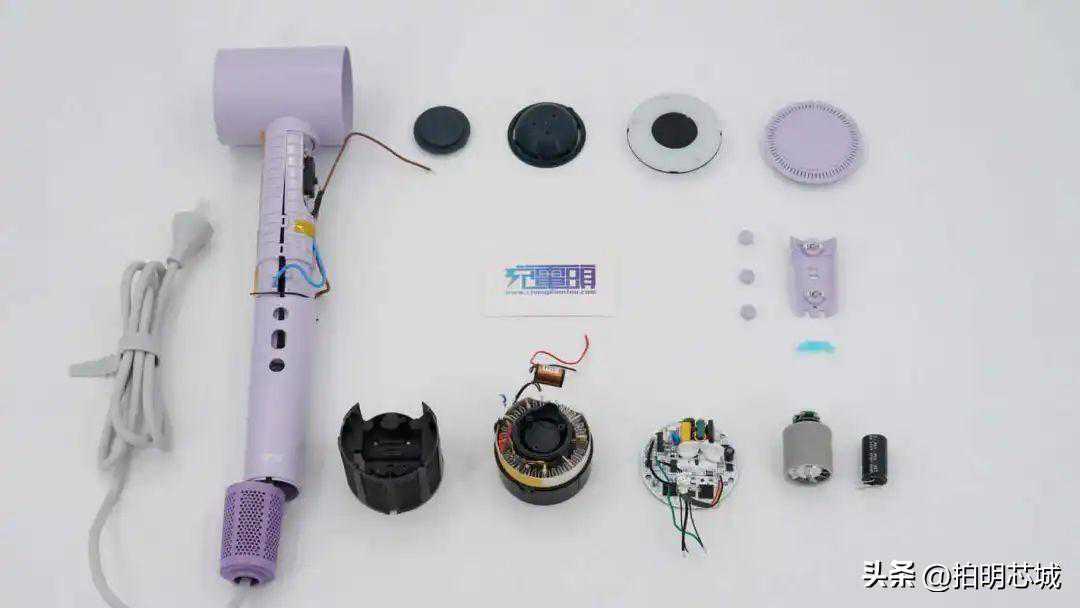

4、美的FG3

品牌

型号

描述

凌鸥创芯(LINKOSEMI)

LKS32MCR22M6S8

1颗32位MCU，电机微控制器

晶艺(LASEMI)

LAS1M0750

3颗用于电机驱动的半桥芯片

晶丰明源(BPS)

BP2523B

1颗非隔离辅助电源芯片

亿光(EVERLIGHT)

ELM3052

1颗光耦，用于可控硅控制

韦达半导体(WEIDA)

BT138-800E

1颗用于发热丝控制的可控硅，耐压800V，工作电流12A，采用TO252封装

祥合金(XHJ)

XH-208B

1颗负离子发生器，输入电压100-240V，输出功率1W，可以中和头发产生的静电，减少毛躁

中驱(ZHONGQU)

1颗直流无刷电动机，额定电压310V，功率60W，额定转速100000r/min，绝缘等级为F级

天泰(TENTA)

-

1颗安规X2电容规格为0.68μF

全鹏(CHAMPION)

-

1颗安规X2电容规格为0.22μF

怡德(UNITED)

-

1颗滤波电解电容，规格为100μF400V

-

丝印2.5D-9

1颗NTC热敏电阻，用于抑制上电的冲击电流

-

丝印78L05

1颗三端稳压芯片用于为MCU供电稳压

-

丝印10D511K

1颗压敏电阻，用于输入浪涌保护

-

丝印DB207S

1颗整流桥，用于整流为无刷电机供电

-

-

1颗贴片保险丝，规格为3.15A

-

-

1颗共模电感

-

-

1颗输出滤波电容规格为100μF25V

-

-

1颗无标MCU，用于功能控制

-

-

1颗贴片LED

-

-

1颗13片扇叶的风扇

-

-

1颗双金属片温控器

-

-

1颗温度保险丝

-

-

1块云母片、蛇形发热丝

-

-

阻容感、连接器、接口、拨动开关、结构件和紧固件等等

表4、美的FG3部分元器件

5、白牌高速吹风机DLX01

品牌

型号

描述

中微半导体(CMSEMICON)

CMS32M5710

1颗32位MCU，电机微控制器

华润微(CRMICRO)

CS5755SDQ

3颗用于电机驱动的半桥芯片

芯朋(CHIPOWN)

PN8054E

1颗非隔离辅助电源芯片

奥伦德(ORIENT)

M3052

1颗光耦，用于可控硅控制

奥伦德(ORIENT)

3H4B

1颗光耦，用于过零检测

环昕微(HXW)

BTA420-800BT

1颗用于发热丝控制的可控硅，耐压800V，工作电流20A，采用TO220封装

南柏(NANBAI)

NB-LM

1颗负离子发生器，可以中和头发产生的静电，减少毛躁

恒然(HENGRANDJ)

BL29710-01

1颗直流无刷电机，额定电压310V，额定功率60W，额定转速110000r/min

成希(DGCX)

10D471K

1颗压敏电阻，用于输入浪涌保护

成希(DGCX)

-

1颗安规X2电容规格为0.47μF

宏远纳川(HYNCDZ)

-

2颗滤波电解电容，规格为33μF400V

-

丝印5D-9

1颗NTC热敏电阻，用于抑制上电的冲击电流

-

丝印KBP310

1颗整流桥，用于整流为无刷电机供电

-

2N3904

3颗三极管，用于RGBLED驱动控制

-

丝印BCDOJ

1颗降压芯片

-

-

1颗贴片保险丝，规格为3.15A

-

-

1颗共模电感

-

-

1颗输出滤波电容25V47μF

-

-

1颗贴片RGBLED

-

-

1颗13片扇叶的风扇

-

-

1颗双金属片温控器

-

-

1颗温度保险丝

-

-

1块云母片、蛇形发热丝

-

-

阻容感、连接器、接口、拨动开关、结构件和紧固件等等

表5、白牌高速吹风机DLX01部分元器件

6、徕芬吹风机

品牌

型号

描述

峰岹(FORTIOR)

FU6812L

1颗8051内核和电机控制引擎(ME)的高性能电机驱动专用芯片

斯帕克(SPE)

SPE05M50T-C

1颗智能功率模块，用于电机驱动

士兰(SILAN)

SDH8322S

1颗非隔离辅助电源芯片

亿光(EVERLIGHT)

ELM3052

1颗光耦，用于可控硅控制

赛米微尔(SEMIWARE)

BTA16

1颗用于发热丝控制的可控硅，耐压800V，工作电流16A，采用TO220封装

南柏(NANBAI)

NB-LM

1颗负离子发生器，可以中和头发产生的静电，减少毛躁

-

LF01

1颗BLDC无刷电机，额定电压为310V、额定功率为105W和转速为10.7万转每分钟

诚润(CHEVRON)

-

1颗贴片保险丝，规格为3.15A

天泰(TENTA)

-

2颗安规X2电容

永利(YONGLI)

-

1颗滤波电解电容，规格为150μF400V

中山龙德(ZS-LONGDE)

-

1颗温度保险丝

-

丝印8D-11

1颗NTC热敏电阻，用于抑制上电的冲击电流

-

-

1颗共模电感

-

-

1颗13片扇叶的风扇

-

-

1颗双金属片温控器

-

-

1块云母片、蛇形发热丝

-

-

阻容感、连接器、接口、拨动开关、结构件和紧固件等等

表6、徕芬吹风机部分元器件

总结以上6款电吹风的芯片方案，主控芯片用到了微芯、凌鸥创芯、中微半导体、峰岹，这里还可以选择意法半导体、航顺芯片、爱普特、永源微电子、小华半导体、领芯微、灵动微、德普微电子、泰芯、澎湃微、元能芯科技、雅特力、微秦科技、沁恒微等。

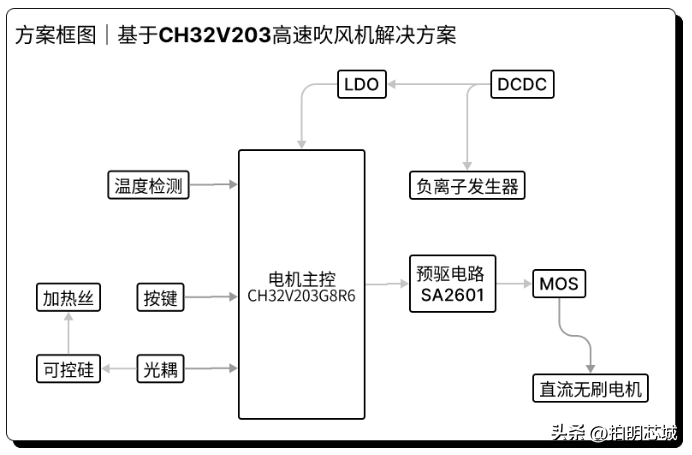

图2、高速吹风机硬件组成（图源：沁恒微）
