超广角变焦镜头历来都是各大厂商“兵家必争之地”，佳能在推出、RF14-35mmF4LISUSM两款“红圈”镜头之后，今年又将广角端焦距扩展到10mm，正式发布RF10-20mmF4LISSTM。目前这款镜头是RF系列非鱼眼镜头中的视角最广的超广角变焦镜头。

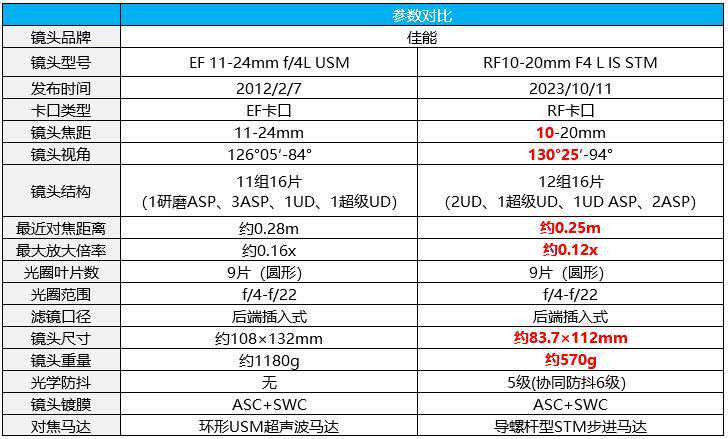

提到超广角变焦镜头，佳能在这方面颇有建树，早在2015年就推出过EF11-24mmf/4LUSM，单就超广视角而言，哪怕是此后发布的适马12-24mmF4DGHSM|Art和索尼FE12-24mmF4G也未能超越。进入无反时代，佳能借助RF系统大卡口、短后对焦距离优势开发了RF10-20mmF4LISSTM，不仅将广角端焦距扩展到10mm，还保持了轻量化设计。那么佳能这款超广角变焦镜头在参数上有什么特别之处？RF10-20mmF4LISSTM与“前辈”EF11-24mmf/4LUSM相比又有什么亮点？下面笔者对比两款镜头的纸面参数：

光学结构对比

从规格对比来看，与EF11-24mmf/4LUSM相比，RF10-20mmF4LISSTM焦距扩展了1mm，还增加了光学防抖组件，但镜头重量却缩减到约为EF11-24mmf/4LUSM的一半左右，仅重约570g。光学设计上，RF10-20mmF4LISSTM采用了12组16片的光学结构，其中包含1片UD非球面镜片、2片UD镜片、2片非球面镜片、1片超级UD镜片。可在整个变焦范围内高效补偿色像差。此外，这款镜头还采用了SWC亚波长结构镀膜、ASC镀膜，高效抑制广角镜头容易出现的眩光及鬼影。

下面我们先来看看纸面实力，笔者对比了RF10-20mmF4LISSTM与EF11-24mmf/4LUSM的官方MTF曲线：

MTF曲线对比

两款镜头由于焦距（视角）不同，我们只能参考曲线的大体趋势，可以看到RF10-20mmF4LISSTM与EF11-24mmf/4LUSM表现非常相近。至于这款超广角变焦镜头实际成像如何，后文笔者会进行详细测试。

外观及细节

RF10-20mmF4LISSTM外观设计与此前发布的RF14-35mmF4LISUSM类似，只是采用一体化遮光罩设计。两者直径相近，RF10-20mmF4LISSTM比RF14-35mmF4LISUSM稍长一点，重量上仅相差30g，如果和EF11-24mmf/4LUSM相比，重量可缩减到一半左右。这款镜头小巧轻便，这使得机身与镜头的配重更加平衡，不仅方便照片拍摄，也很适合需要稳定器的Vlog拍摄或无人机航拍。

另外，由于佳能RF10-20mmF4LISSTM采用内变焦设计，重心更靠近相机，所以即便是手持或者使用稳定器移动拍摄也很方便。

佳能RF10-20mmF4LISSTM由于采用了传统超广角镜头的“灯泡”造型，因此无法在镜头前端安装滤镜，安装滤镜的支架被设计在了镜头后端，可以插入用户自行裁切的明胶滤镜。

镀膜方面，这款镜头采用了比普通蒸镀镀膜防反射效果更好的ASC空气球形镀膜（2面）和SWC亚波长结构镀膜（2面）技术，可以显著减少在大曲率镜头（例如广角镜头）边缘出现的眩光和鬼影现象。此外，这款镜头最前端镜片使用了防污氟镀膜，不易附着灰尘与污渍，用干布即可轻松擦除镜头上的油污。

从上至下依次是控制环、对焦环、变焦环

RF10-20mmF4LISSTM作为L级“红圈”镜头，镜身拥有独立对焦环，采用变焦环、对焦环、控制环“三环”设计。由于这款镜头比较紧凑，这使得“三环”挨得比较近，尤其对焦环和变焦环，用户在MF下对焦或变焦操作时需要注意，避免转动旁边的环。

与其他RF镜头一样，这款镜头也具备控制环。用户可根据习惯将快门速度、ISO感光度以及曝光补偿等功能分配到镜头的控制环上，转动控制环就能调节相应设置，从而大幅提升操作便捷性。控制环旋转时具有定位感及操作动作音，方便用户掌握操作量。

此外，佳能在这款镜头的STM步进马达导入了原先在USM超声波马达中使用的位置检测感应器。接通电源时，对焦镜片不用回到初始位置，大幅缩短了启动时间，能更迅速地进入拍摄状态，应对突发的拍摄机会。

RF10-20mmF4LISSTM内置光学手抖动补偿机构。可通过镜头的陀螺仪感应器检测抖动，最大可获得5级快门速度的抖动补偿效果。与具备机身防抖的EOSR系列机型搭配使用时，机身与镜头可实现协同防抖，并获得最高6级快门速度的手抖动补偿效果。此外，佳能对镜头光学防抖的算法进行了升级，并有针对性地将防抖单元配置在了镜头后侧靠近相机成像面的位置。这样搭配支持机身防抖的机型使用时，协同防抖下，可更有效地补偿以往广角镜头很难补偿的画面周边抖动（目前机型仅有9月固件升级后的EOSR5支持）。

日本生产

镜头卡口

RF10-20mmF4LISSTM卡口采用金属制成。该镜头还采用后端插入式滤镜，用户可根据尺寸自行裁剪相应的明胶滤镜片插入使用。

镜头盖

成像测试：

下面我们看一下这超广角镜头的实拍效果：笔者测试使用佳能EOSR6MarkII作为机身。拍摄使用RAW+JPEG、AWB设置、ISO100。

一，镜头锐度

为了测试RF10-20mmF4LISSTM的解析力，我们采用远距离拍摄建筑的方法，该拍摄距离常被一般用户用于拍摄风景。

10mm端

锐度测试截取位置

左：中心右：边缘

从实测我们不难看出，全开光圈下，10mm端中心锐度尚可，边缘锐度要差一些；光圈收到f/5.6时，镜头中心锐度进一步提升，边缘锐度也有一定提升，暗角明显减轻；f/8时这款镜头无论中心还是边缘锐度都维持在较好的水平；光圈收到f/11时，锐度开始轻微下降；f/16-f/22时锐度进一步下降，朦胧感加强，边缘尤为明显。

20mm端

锐度测试截取位置

左：中心右：边缘

再看RF10-20mmF4LISSTM的20mm端，整体表现要优于10mm端，光圈全开f/4.0时，镜头中心锐度不错，边缘锐度也有较好的表现；f/5.6时这款镜头无论中心还是边缘锐度都略有提升；光圈收到f/8时，整个画面锐度都维持在最高水准；f/11时锐度出现一定下降；f/16-f/22时受到衍射影响，画面整体锐度明显下降，f/22最小光圈不推荐使用。

二.畸变及暗角

1.畸变

畸变是五种基本像差之一，不影响镜头成像精细度。在摄影中，一般广角镜头容易产生桶形畸变。长焦镜头容易产生枕形畸变。畸变与物像点离光轴的垂直高度的立方成正比，因此，物像四角的畸变比物像的四边的畸变程度大。我们本次测试的镜头焦距为10-20mm，这种超广角镜头出现明显桶形畸变比较常见。

需要注意的是EOSR6MarkII机身上这款镜头的“失真校正”为开启，且灰色不可关闭，JPEG直出镜头经过机内校正，10mm的JPEG画面只有轻度桶型畸变，而未载入校正文件的RAW，画面有非常明显的桶型畸变，建议用户软件支持校正文件后加载使用；20mm的JPEG画面则几乎没有畸变，影响可以忽略不计，而未载入校正文件的RAW，画面存在轻度桶型畸变，要比10mm端轻很多。

2.暗角

“失光”俗称是暗角，指对着亮度均匀景物，画面四角有变暗的现象，暗角对于任何镜头都不可避免。一般来说前组镜采用了大口径镜片，确保充足进光量，可以起到减轻作用。下面我们看看这款镜头的暗角情况：

从暗角测试来看，RF10-20mmF4LISSTM全开时10mm端要比20mm端暗角更明显，10mm端光圈收缩f/5.6时暗角大幅减轻；20mm端全开时暗角相对轻一些，f/5.6时暗角已经明显减轻。值得注意的是以上为开启失真校正的画面，如果未加载失真校正的RAW，画面的暗角会更为严重（参看上文畸变测试图）。

三.紫边表现

我们用镜头边缘拍摄室内吊灯，由于吊灯阴影墙面形成大光比，我们可以通过灯边缘来判断色散程度。

从图中我们可以看到10-20mm无论10mm端还是20mm端只有很轻微紫边，收缩光圈紫边会进一步减轻，f/5.6时基本可以消除。我们可以看到这款镜头应用了1片UD非球面镜片、2片UD镜片、1片超级UD镜片补偿色像差，全开下有一定补偿效果，考虑到这款镜头光圈不大，色散影响并不明显。

四.焦外效果

10mmf/4.0焦外虚化

10mmf/4.0焦外虚化局部

20mmf/4.0焦外虚化

20mmf/4.0焦外虚化局部

笔者用RF10-20mmF4LISSTM拍摄纵深的竹林。全开光圈下，我们来观察竹林纵深的虚化效果，从实拍来看10mm端由于焦距很广且光圈小，虚化程度非常有限，远处光斑比较圆；而20mm由于焦距更长，虚化程度有一定增强，近距离拍摄可以获得适度柔和的虚化。需要注意的是这款镜头有一定近摄能力（最近对焦距离25cm），如果想获得更强的虚化，可以采用近距离拍摄被摄体。

五.抗眩光表现

RF10-20mmF4LISSTM采用了ASC镀膜和SWC亚波长结构镀膜，ASC镀膜是在镜片表面覆盖了包含二氧化硅与空气的镀膜以降低折射率，SWC亚波长结构镀膜是在镜片表面排列众多纳米级楔形结构，可有效抑制入射角较小的正面受光和入射角较大的侧面受光造成的反射。佳能宣称两种镀膜相结合，有效抑制了鬼影和眩光的产生。

为了验证实际效果，我们拍摄从树冠缝隙透过的阳光，从实拍来看10mm端表现较好，全开时没有产生明显鬼影，收至f/8仅在高光处右下角有一小块光斑；20mm端表现要比10mm端差一点，全开会有一些眩光，收至f/8光圈在高光处右上角有鬼影眩光出现。用户使用当中尽量避免正对强光以防对画面造成影响。

六.星芒测试

星芒效果，属于光线绕射的特殊现象，一般导因于镜头光圈缩的太小。星芒的形状对称与否，完全取决于镜头的光圈叶片形状，而芒数的多寡则取决于叶片的片数。奇数片的镜头出来的光芒数是叶片数的两倍，也就是说光芒会向两个方向延伸，比如叶片数为9，光芒数就为18。而偶数光圈片的镜头出来的光芒数和叶片数相等，有一个方向延伸的光芒和相对的重合了。笔者用这款镜头f/11的小光圈，拍摄远处路灯：

10mm端星芒测试截取位置

10mm端星芒效果

20mm端星芒测试截取位置

20mm端星芒效果

从实拍来看，这款镜头采用9叶片圆形光圈，可拍出18条光芒。从星芒形态来看光芒长短交替排列，这种效果比较特别，至于是否美观因人而异。

七．防抖测试

RF10-20mmF4LISSTM内置光学手抖动补偿机构。可通过镜头的陀螺仪感应器检测抖动，最大可获得5级快门速度的抖动补偿效果。与具备机身防抖的EOSR系列机型搭配使用时，机身与镜头可实现协同防抖，并获得最高6级快门速度的手抖动补偿效果。

从实拍来看，RF10-20mmF4LISSTM的20mm端在开启IS防抖下，0.5秒有一定概率可以拍清晰，而关闭IS则成功率很低；当快门速度下降至1秒，开启IS防抖，可以小概率拍到清晰画面，当然清晰程度比更高快门时要差一些，关闭IS防抖的话基本不太可能拍出清晰的画面。我们可以看到佳能镜头+机身防抖在弱光低速快门下确实能够保证一定的成功率。

实拍样张

测试总结

定价方面，RF10-20mmF4LISSTM是17,699元，高于同F4系列的RF14-35mmF4LISUSM（12,999元），低于当年的EF11-24mmf/4LUSM。考虑到这款镜头在整个系统中的地位与EF11-24mmf/4LUSM类似，作为超广角新标杆，目前还没有友商能拿出10mm级全幅超广角变焦竞品，笔者觉得这一定价还是符合市场身价的。
